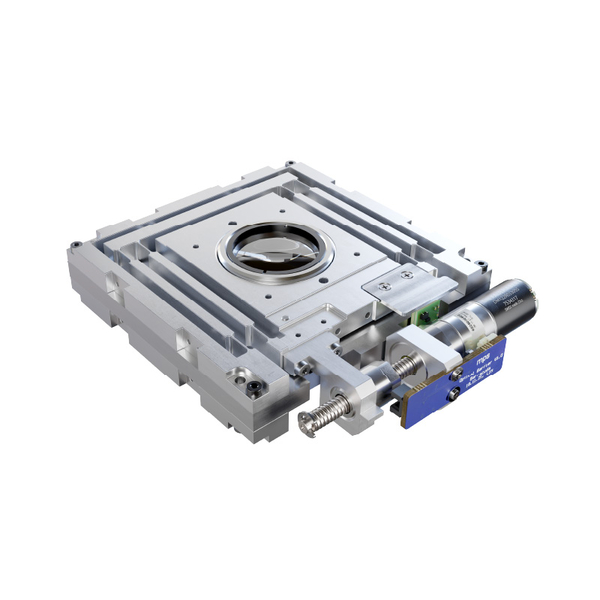

Mehrachsen-Mikropositioniertisch

Der motorisierte Mehrachsen-Mikropositioniertisch wurde entwickelt, um außergewöhnlich gleichmäßige Verschiebungen über mehrere Millimeter zu ermöglichen, was sie zu einem Wendepunkt in der präzisen Steuerung von Bewegungen macht. Durch den Einsatz intelligenter Biegeelemente bietet diese modulare Lösung unvergleichliche Genauigkeit und Stabilität auf jeder Achse.

Das Design, das von zwei strategisch an den Rändern der Baugruppe positionierten Mikromotoren angetrieben wird, bleibt ultradünn und eignet sich daher ideal für Konfigurationen mit Durchgangslöchern in optischen Anwendungen, die eine präzise Übertragung erfordern.

Die innovative Symmetrie der Flexionselemente ermöglicht eine Reihe von mechanischen Verschiebungen und damit einzigartige Kombinationen, die auf Ihre Bedürfnisse zugeschnitten werden können. Ganz gleich, ob Sie verlängerte Hübe, eine präzise X-Y-Bewegung, eine zusätzliche Z-Dimension für ein X-Y-Z-System oder unabhängige seitliche Verschiebungen zweier Objekte benötigen, unser mehrachsiger Mikropositioniertisch ist darauf ausgelegt, sich anzupassen.

Skalierbarkeit ist das Herzstück dieses Designs. Durch die Anpassung einiger weniger Schlüsselmaße kann der Mikropositionierungstisch an die spezifischen Anforderungen von Anwendungen angepasst werden, die eine reibungslose Bewegung, lange Haltbarkeit und wartungsfreie, wiederholbare Positionierung erfordern.

Hauptmerkmale

Fahrweg (X, Y, Z): ± 3 mm in jede Richtung
Auflösung: 0.15 µm
Motor: Stepper DM1220
Antriebsmechanismus MPS-Kugelumlaufspindel
Getriebeverhältnis: 5:1
Linsendurchmesser: 25.4 mm
Abmessungen: 100 (x) x 100 (y) x 18 (z) mm (X-Y-Version

Download

  • MPS products for optics & photonics
    PDF
  • Datenblatt
    PDF
