Flügelantrieb

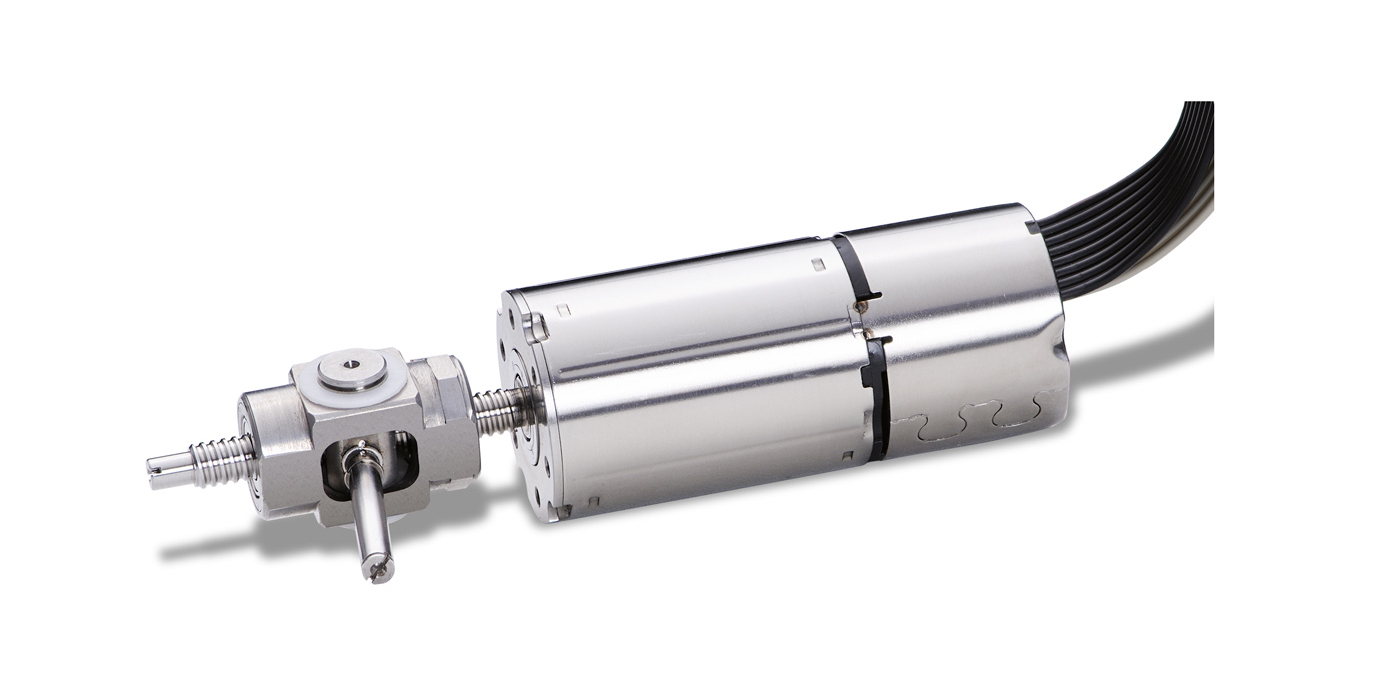

Dieser Miniatur-Flügelantrieb wurde von MPS Microsystems nach Kundenspezifikationen entwickelt. Er wurde für die Lenkung einer sehr kleinen Maschine mit extrem begrenztem Platzangebot entwickelt und erfüllt strenge Anforderungen in Bezug auf Leistung, Gewicht (weniger als 100 g) und Abmessungen. Um die Länge dieses Aktuators zu verringern, hat MPS Microsystems einen Teil der Schraubenlänge zugleich als Motorachse genutzt. Diese Schraube ist mit einem sehr kompakten Lager mit 4 Kontaktpunkten ausgestattet, das zugleich axiale und radiale Belastungen aufnimmt. Das Winkelspiel auf der Querruderachse beträgt durchschnittlich weniger als 0,1°.

Dieser Aktuator erfüllt die Anforderungen an militärische Ausrüstungen in Bezug auf Lagerung, Vibrationsfestigkeit und Betriebsumgebung.

Merkmale

Gewicht: < 100 g
Winkelspiel auf der Flügelantriebachse: < 0,1° rms
Motorisierung: 1 bürstenloser FAULHABER-Motor von 20 mm Durchmesser, Typ BX4, klebstofffrei
1 Kugelumlaufspindel: 4 mm mit Axialspiel < 5 µm
  • 1 schmiermittelfreies Lager mit 4 Kontaktpunkten mit Keramikkugeln
