성능, 무게 및 소형화에 대한 극한의 요구 사항을 충족하는 핀(날개) 액추에이터
핀(날개) 액츄에이터

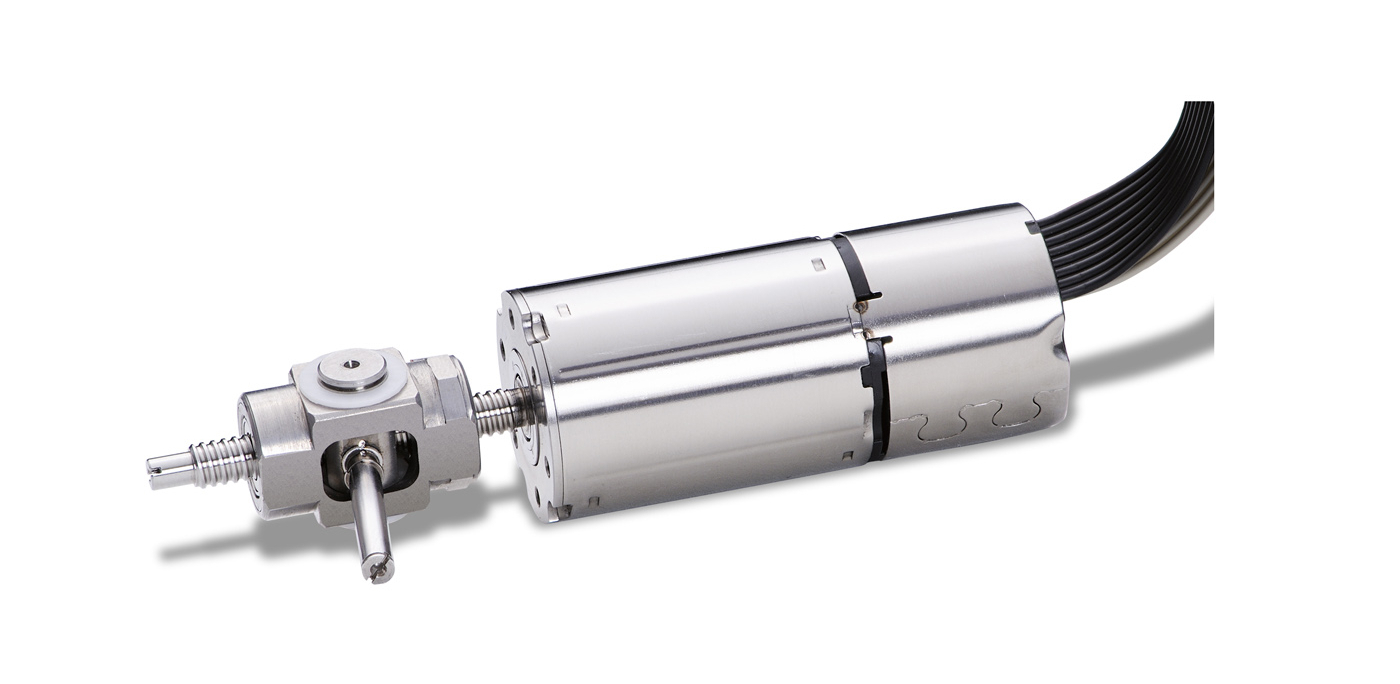

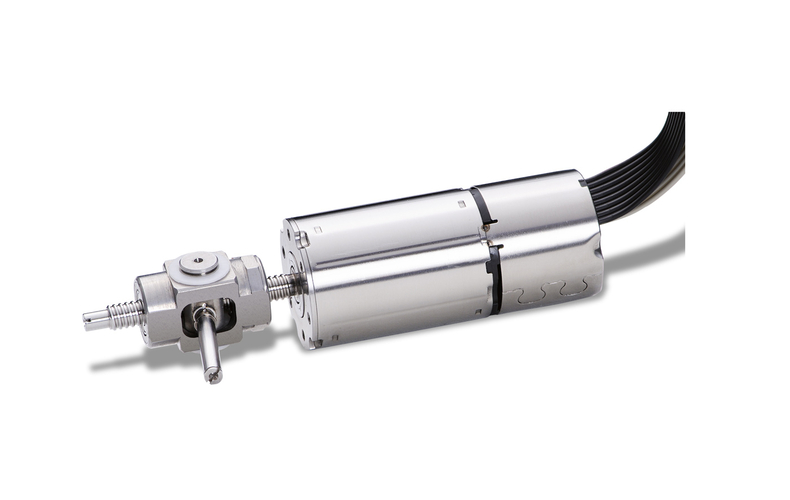

MPS Microsystems에서 제조한 이 소형 핀 액추에이터는 고객 사양을 기반으로 설계되었습니다. 매우 작은 물체를 구동하고 매우 제한된 공간을 처리하도록 설계되었으며 성능, 무게(100g 미만) 및 치수 측면에서 엄격한 요구 사항을 충족합니다. 이 액추에이터의 길이를 줄이기 위해 MPS Microsystems는 나사 길이의 일부를 모터 축으로 사용했습니다. 이 나사에는 축 방향 하중과 법선 방향 하중을 동시에 흡수하는 매우 컴팩트한 4점 접촉 베어링이 장착되어 있습니다. 날개 축의 각도 백래쉬는 0.1° rms 미만입니다.
이 액추에이터는 군용 장비의 보관 및 진동 요구 사항을 충족합니다.
| Weight: | < 100 g |
| Angular backlash on the fin axis: | < 0.1° rms |
| Motor drive: | 1 Faulhaber brushless motor, 20 mm diameter, type BX4, glueless |
| 1 ball screw: | diameter 4 mm with axial play < 5 µm |
귀하의 프로젝트에 도움이 필요하시면 지금 저희에게 연락하세요.
MPS Microsystems는 항공우주 및 방위산업 분야에서도 제품을 제공합니다.
