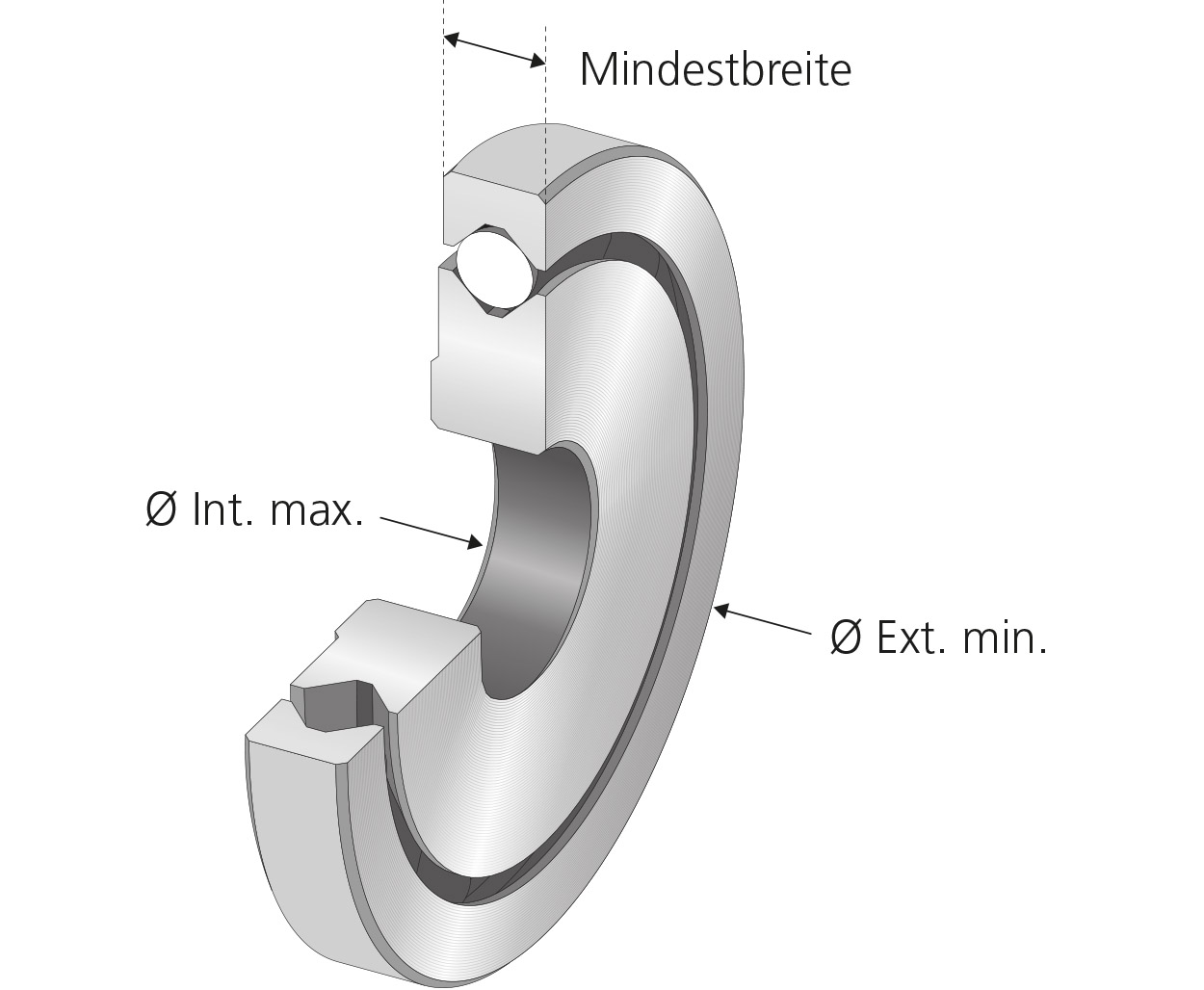

Sie haben den gewünschten Konstruktionstyp, sprich das konventionelle Lager, gewählt. Entwerfen Sie nun Ihr Lager gestützt auf unsere Konstruktionsgrundlagen und sparen Sie Entwicklungs- und Werkzeugkosten. Folgende Tabelle stellt die kleinstmöglichen Abmessungen in Abhängigkeit der Kugellaufbahn sprich des Teilkreis-Ø dar. Gestützt auf dieser Grundlage, können Sie ein Lager entwerfen, welches auf die Eigenschaften Ihrer Konstruktion abgestimmt ist. Wählen Sie Ihre Version, bevor Sie zum nächsten Schritt übergehen, der Wahl der Dekoration. Wenn keine Auswahl Ihren Bedürfnissen entspricht, fahren Sie bitte mit dem nächsten Schritt fort.
Référence | Ø prim | Ø bille | nb. | Ø int. max | Ø ext. min | Larg. min. | |||
---|---|---|---|---|---|---|---|---|---|
20 - 112 | 1.12 | 0.2 | 5 | 0.35 | 1.6 | 0.4 | STEP | DXF | |
25 - 140 | 1.4 | 0.25 | 5 | 0.4 | 2.1 | 0.5 | STEP | DXF | |
30 - 140 | 1.4 | 0.3 | 5 | 0.4 | 2.1 | 0.5 | STEP | DXF | |
30 - 150 | 1.5 | 0.3 | 5 | 0.4 | 2.2 | 0.5 | STEP | DXF | |
25 - 160 | 1.6 | 0.25 | 5 | 0.74 | 2.2 | 0.5 | STEP | DXF | |
30 - 160 | 1.6 | 0.3 | 7 | 0.6 | 2.3 | 0.5 | STEP | DXF | |
30 - 190 | 1.9 | 0.3 | 7 | 0.8 | 2.6 | 0.5 | STEP | DXF | |
40 - 192 | 1.92 | 0.4 | 7 | 0.8 | 2.9 | 0.6 | STEP | DXF | |
30 - 200 | 2 | 0.3 | 5 | 0.8 | 2.7 | 0.5 | STEP | DXF | |
40 - 210 | 2.1 | 0.4 | 7 | 0.8 | 3 | 0.6 | STEP | DXF | |
30 - 230 | 2.3 | 0.3 | 7 | 1.1 | 3 | 0.5 | STEP | DXF | |
25 - 250 | 2.5 | 0.25 | 5 | 1.4 | 3.1 | 0.5 | STEP | DXF | |
40 - 271 | 2.71 | 0.4 | 7 | 1.3 | 3.6 | 0.6 | STEP | DXF | |
40 - 280 | 2.8 | 0.4 | 7 | 1.25 | 3.7 | 0.6 | STEP | DXF | |
50 - 290 | 2.9 | 0.5 | 7 | 1.2 | 4 | 0.75 | STEP | DXF | |
30 - 300 | 3 | 0.3 | 7 | 1.6 | 3.7 | 0.5 | STEP | DXF | |
40 - 300 | 3 | 0.4 | 7 | 1.4 | 4 | 0.6 | STEP | DXF | |
40 - 350 | 3.5 | 0.4 | 7 | 2.1 | 4.5 | 0.6 | STEP | DXF | |
30 - 355 | 3.55 | 0.3 | 7 | 1.8 | 4.3 | 0.5 | STEP | DXF | |
40 - 370 | 3.7 | 0.4 | 7 | 2.25 | 4.6 | 0.6 | STEP | DXF | |
40 - 390 | 3.9 | 0.4 | 7 | 2.5 | 4.8 | 0.65 | STEP | DXF | |
25 - 395 | 3.95 | 0.25 | 7 | 3 | 4.9 | 0.6 | STEP | DXF | |
40 - 410 | 4.1 | 0.4 | 7 | 2.7 | 5.1 | 0.7 | STEP | DXF | |
50 - 410 | 4.1 | 0.5 | 7 | 2.3 | 5.3 | 0.75 | STEP | DXF | |
60 - 430 | 4.3 | 0.6 | 7 | 2 | 5.7 | 1 | STEP | DXF | |
50 - 450 | 4.5 | 0.5 | 7 | 2.8 | 5.7 | 0.75 | STEP | DXF | |
40 - 470 | 4.7 | 0.4 | 7 | 3.3 | 5.6 | 0.7 | STEP | DXF | |
50 - 470 | 4.7 | 0.5 | 7 | 2.9 | 5.9 | 0.75 | STEP | DXF | |
50 - 495 | 4.95 | 0.5 | 7 | 2.8 | 6 | 0.75 | STEP | DXF | |
40 - 500 | 5 | 0.4 | 7 | 3.4 | 6 | 0.7 | STEP | DXF | |
50 - 530 | 5.3 | 0.5 | 7 | 3.8 | 6.5 | 0.75 | STEP | DXF | |
40 - 547 | 5.47 | 0.4 | 7 | 3.8 | 6.6 | 0.7 | STEP | DXF | |
50 - 570 | 5.7 | 0.5 | 7 | 4.15 | 6.9 | 0.85 | STEP | DXF | |
40 - 595 | 5.95 | 0.4 | 7 | 4.2 | 7.2 | 0.7 | STEP | DXF | |
50 - 700 | 7 | 0.5 | 9 | 5 | 8.2 | 0.85 | STEP | DXF | |
50 - 720 | 7.2 | 0.5 | 7 | 5.5 | 8.5 | 1 | STEP | DXF | |
40 - 731 | 7.31 | 0.4 | 9 | 5.7 | 8.5 | 1 | STEP | DXF | |
50 - 775 | 7.75 | 0.5 | 5 | 6 | 8.9 | 1 | STEP | DXF | |
40 - 940 | 9.4 | 0.4 | 9 | 6.8 | 10.6 | 1 | STEP | DXF | |
50 -1155 | 11.55 | 0.5 | 9 | 9 | 12.7 | 1 | STEP | DXF | |
60 -1892 | 18.92 | 0.6 | 9 | 17.2 | 20.2 | 1.5 | STEP | DXF |
