현미경 관찰을 위한 자유형 초점 시스템
현미경 검사 기술

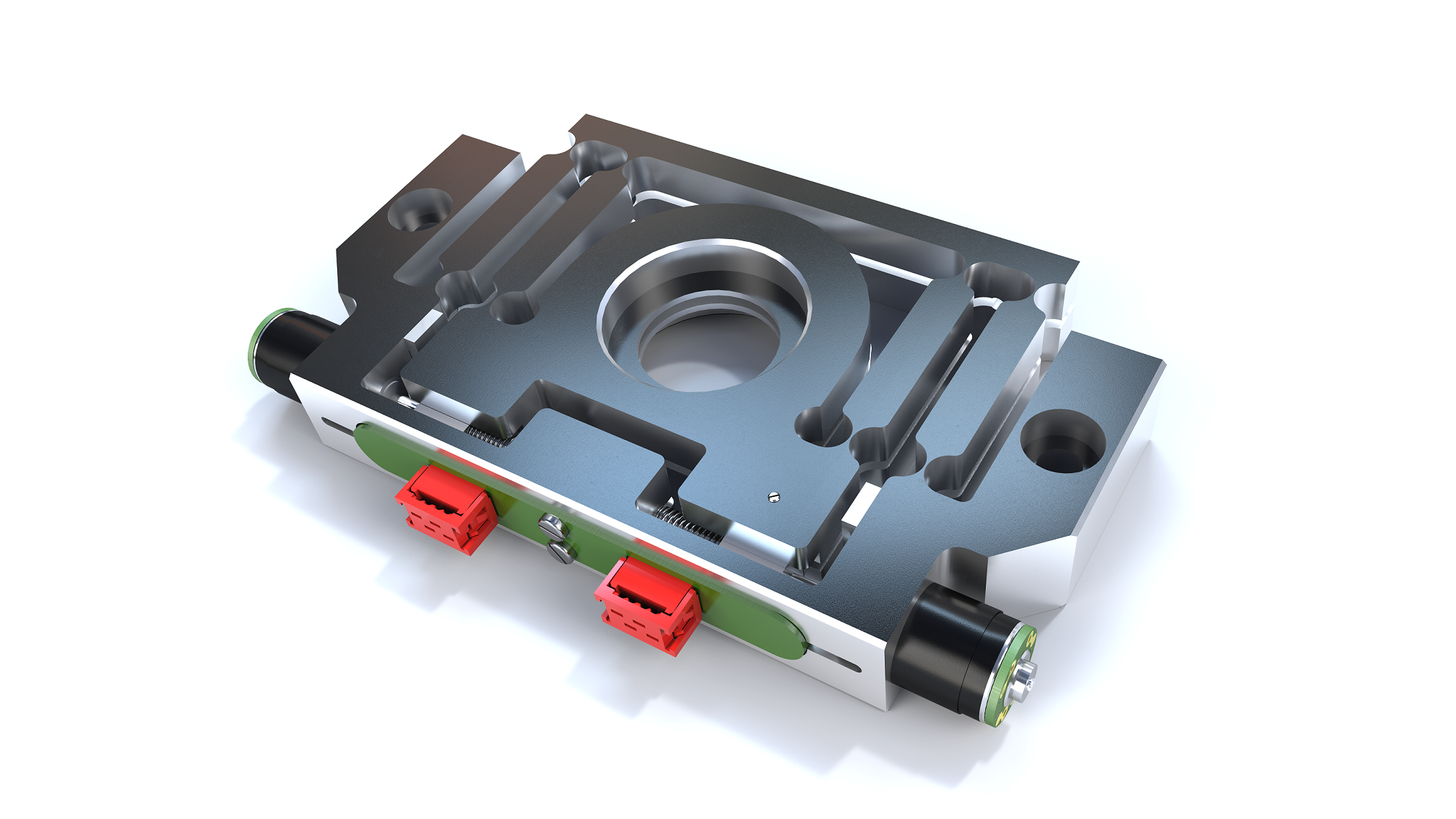

광학 장치에서 특정 모양의 중첩된 두 개의 렌즈를 측면으로 이동하면 가변 초점이 가능합니다. 유연한 몸체 구조물에 장착된 2개의 Faulhaber 1020 스테퍼 모터에 의해 구동되는 이 영리한 광학 구성은 변형이 일어나지 않는 광학 장치로 역동적이고 강력하며 정밀한 포커싱 시스템을 정교하게 만들 수 있습니다.
| Dimensions: | 52 x 92 x 12 mm |
| Stroke: | ±2.5 mm |
| Resolution: | <2 µm |
| Repeatability: | <10 µm |
| Lateral deviation: | <3 µm |
 |
MPS Microsystems의 광학 플랫폼은 우리가 수십년 동안 마스터한 여러 기술이 결합되었습니다. 이러한 전문성 덕분에 본 시스템을 사용하여 다양한 프로그램에 응용할 수 있도록 시스템을 조정할 수 있습니다. 당사의 플랫폼은 치수, 모터 유형, 볼 나사의 길이 및 직경, 렌즈 수 및 기타 많은 특성이 모듈식입니다. 귀하의 요구사항과 제약 조건이 무엇이든 MPS는 이를 고려합니다. 따라서 우리는 귀하의 환경에 완벽하게 맞추어진 시스템을 제공할 수 있음을 확신합니다. 지금 저희 엔지니어에게 연락하여 프로젝트를 시작하세요.
MPS는 미세 초점 조정을 수행하고 샘플과의 접촉 위험을 제거하기 위해 2개의 렌즈를 측면으로 이동하는 백래시 없는 Flexure 기반 시스템을 개발했습니다. 이 시스템은 2.5mm의 전체 스트로크를 가지며 미니어쳐 리드 나사에 부착된 2개의 스테퍼 모터에 의해 개방 루프에서 구동됩니다. 라이트 배리어(위치센서)는 각 작업을 시작할 때 초기위치를 설정합니다. 위치 반복성은 2 microns 미만입니다. 시스템의 단순성으로 인해 매우 안정적이고 쉽게 연결할 수 있으며 경제적입니다.
컴팩트하고 정밀하며 백래시가 없고 마찰이 없는 제품의 최대 성능. 광학 및 포토닉스 분야의 하이테크 제품에 대해 알아보세요.
귀하의 프로젝트에 도움이 필요하시면 지금 저희에게 연락하세요.
