SDSS-V(전천 분광학적 탐사)용 Theta/Phi 광섬유 포지셔너

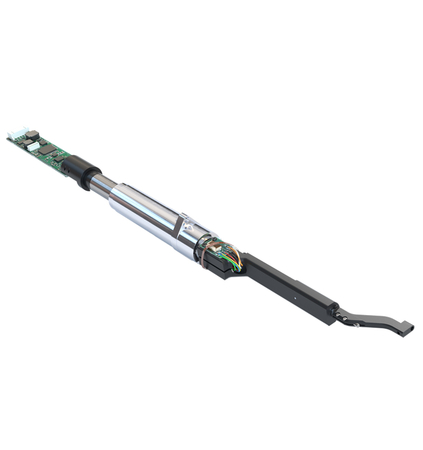

SDSS‑V 용 Theta/Phi 광섬유 포지셔너
SDSS-V는 5년의 관측 기간 동안 600만 개 이상의 물체를 산출할 전천 분광학적 조사입니다. Apache Point Observatory(뉴멕시코)와 Las Campanas Observatory(칠레)에 있는 기존 SDSS 및 신규 시설을 사용하여 SDSS-V는 신속하고 반복적인 관측을 통해 전체 하늘을 조사하고 Local Volume 은하와 블랙홀을 맵핑합니다.
SDSS의 기존 플러그플레이트 시스템 대신 SDSS-V는 EPFL(Ecole Polytechnique Fédérale de Lausanne)과 MPS가 공동 설계하고 MPS에서 제조한 새로운 맞춤형 로봇 포지셔닝 시스템을 사용합니다. 이러한 포지셔너를 사용하면 광섬유를 빠르게 구성할 수 있습니다.
지름 44.8mm의 조사영역에 대해 2.5µm 미만의 반복 정확도 사양을 충족하기 위해 유격 없는 작동을 보장하는 특별한 설계가 개발되었습니다. 총 1200개를 제작/출고되었고 그들은 2개의 망원경에서 작동할 것입니다.
| Diameter : | 21,4 mm |
| Diameter covered by the fiber : | 44,8 mm |
| Total length : | 265 mm |
| Motor drive - Theta arm : | 1 Faulhaber Brushless 0620 motor with 1024:1 reduction gearhead |
| Motor drive - Phi arm : | 1 Faulhaber Brushless 1218 motor with 1024:1 reduction gearhead |
| X-Y positionning accuracy : | < 5 µm |
| Repeatability : | < 2.5 µm |
| Inclination of the fiber relative to the X-Y plane : | < 0.2 RMS |
| Theta and Phi arms rotation : | 370° |
| Life cycles : | 300'000 cycles |
