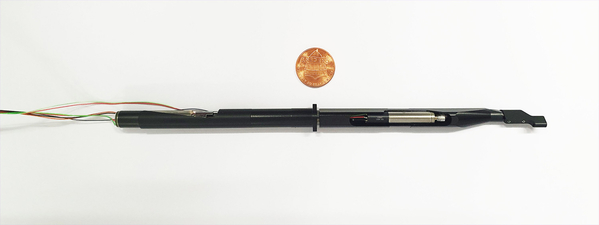

Modularer Theta/Phi-Lichtleitfaser-Positionierer
Basierend auf der bewährten Erfahrung bei der Realisierung vergangener erfolgreicher Projekte hat MPS einen skalierbaren Theta/Phi-Faserpositionierer für Multi-Objekt-Spektrographen entwickelt und charakterisiert. Der Positionierer wurde so konzipiert, dass er sich leicht an die Anforderungen jedes Multi-Objekt-Spektrographen anpassen lässt, der eine präzise Positionierung der optischen Fasern erfordert. Ob MOONS, FPS, MEGARA oder DESI, jedes Projekt hat bisher seinen eigenen Faserpositionierer von Grund auf entwickelt, mit allen Risiken und langen Vorlaufzeiten, die mit einer solchen kompletten Neuentwicklung verbunden sind. Der hier vorgestellte Positionierer soll die Entwicklungszeit und die Kosten deutlich reduzieren und unvorhergesehene Risiken eliminieren. Die Konstruktion ist in Größe, Länge und Form leicht skalierbar. Die Größe des Stellungsreglers beginnt bei einem Durchmesser von 9,5 mm und ist skalierbar, um alle kundenspezifischen Anforderungen zu erfüllen. Er ist in der Lage, jedes Ziel innerhalb von 5 µm mit nur zwei Korrekturbewegungen zu erreichen.
Durchmesser : | 9,5 mm |
Von der Faser abgedeckter Durchmesser : | 44,8 mm |
Gesamtlänge : | 265 mm |
Motorantrieb - Theta arm : | 1 Faulhaber Stepper DM0620 motor mit 1024:1 Untersetzungsgetriebe |
Motorantrieb - Phi arm : | 1 Faulhaber Stepper AM0820 motor mit 1024:1 Untersetzungsgetriebe |
X-Y-Positioniergenauigkeit : | < 5 µm |
Reproduzierbarkeit : | < 2.5 µm |
Neigung der Faser relativ zur X-Y-Ebene : | < 0.2° RMS |
Drehung des Theta-Arms : | 370° |
Phi-Arm-Rotation : | 185° |
Zögern Sie nicht, Kontakt mit uns aufzunehmen, wenn Sie unsere Unterstützung bei Ihrem Projekt benötigen.
