Laserlenksystem

Leistungsstarkes optisches System für die extrem dynamische und präzise Lenkung von unbemannten Flugobjekten


Laserlenksystem

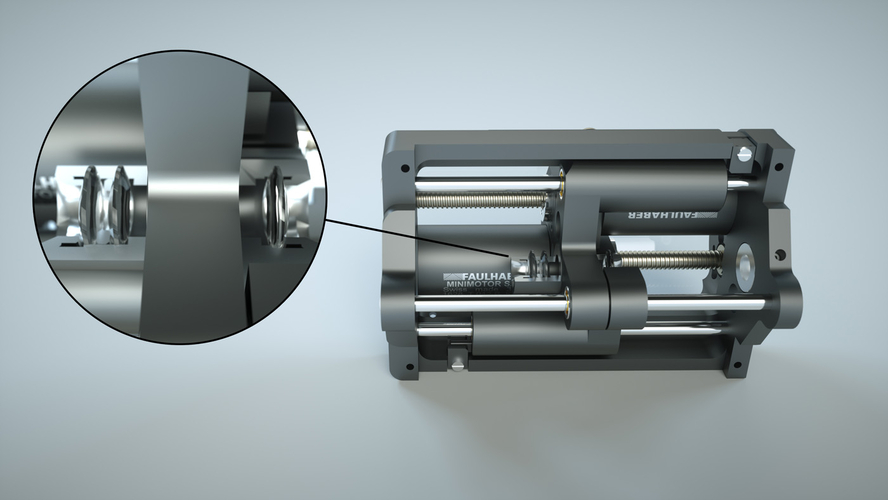

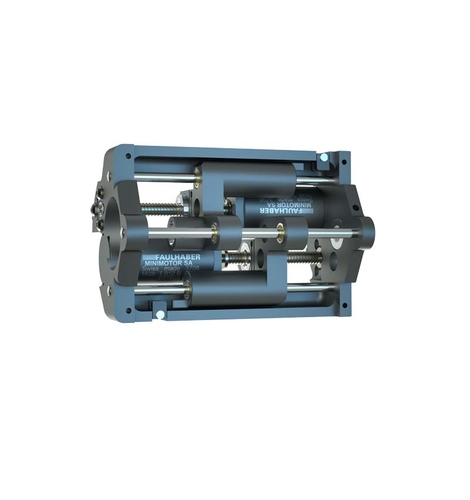

Dieser anhand von Kundenspezifikationen von MPS Microsystems entwickelte und gefertigte Linsenaktuator bildet eine wesentliche Komponente eines Laserlenksystems, auch Laserleitsystem genannt, für unbemannte Flugobjekte. Er ermöglicht die individuelle Bewegung von 2 Linsengruppen über einen gesamten Stellweg von 48 mm und die Fokussierung eines Lasers über eine Entfernung von mehreren Kilometern.

Die technisch bedingte Hauptschwierigkeit bei diesem Laserlenksystem besteht darin, die sehr hohe Koaxialitätsanforderungen zwischen den beiden Linsengruppen (< 10 µm) zu erfüllen und die Neigung der Linsen über ihren gesamten Hub hinweg sehr gering zu halten (seitliche Abweichung von 2 µm).

Das Herzstück, mit dem diese Spezifikationen gewährleistet werden können, ist das aus einem Aluminiumblock gefräste Chassis, in dem die beiden Antriebssysteme montiert sind. Diese Systeme bestehen jeweils aus einem bürstenlosen Motor (Ø 16 mm) und einer Kugelumlaufspindel (Ø 4 mm) mit einem Axialspiel von weniger als 5 µm. Eine spiel- und reibungsfreie Gleitbewegung der Linsenhalter wird durch Standard-Linearkugellager L306 von MPS Microsystems gewährleistet. Somit bietet unser Laserlenksystem unübertroffene Präzision und Leistungen.

Hauptmerkmale

Länge: 80 mm
Durchmesser: 50 mm
Motor: 2 Faulhaber 1628 024B Motoren mit IE3/AES-4096 digitaler Absolutwertdrehgeber
Koaxialität von Linsengruppen < 10 µm
Seitenabweichung der Linsen 2 µm
Betriebstemperatur -40°C bis +70°C

Download

  • Produktkatalog
    PDF
  • MPS products for optics & photonics
    PDF
  • Solutions for the medical industry
    PDF
  • White paper - Innovation for active implants
    PDF


Systeme, die an Ihre Umgebung angepasst sind

Die optischen Plattformen von MPS vereinen mehrere Technologien, die wir seit Jahrzehnten beherrschen. Dank dieses Fachwissens sind wir in der Lage, unsere Systeme an die verschiedenen Anwendungen anzupassen, für die sie eingesetzt werden sollen. Unsere Plattformen sind in ihren Abmessungen, der Art des Motors, der Länge und dem Durchmesser der Kugelumlaufspindeln, der Anzahl der Linsen und vielen anderen Merkmalen anpassbar. Was auch immer Ihre Anforderungen und Einschränkungen sind, MPS wird sie berücksichtigen. So sind wir sicher, dass wir Ihnen ein System anbieten können, das perfekt auf Ihre Umgebung zugeschnitten ist. Nehmen Sie heute noch mit unseren Ingenieuren Kontakt auf, um Ihr Projekt zu starten.


Benötigen Sie weitere Informationen? Kontaktieren Sie uns!

Zögern Sie nicht, Kontakt mit uns aufzunehmen, wenn Sie unsere Unterstützung bei Ihrem Projekt benötigen.
